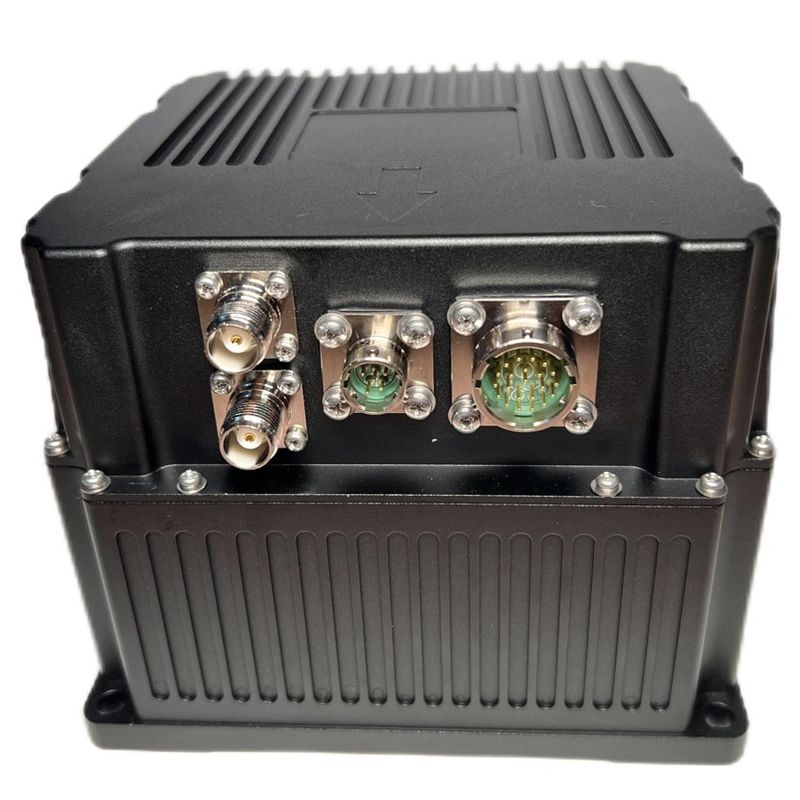

• BTSTC-70S Satelliet geïntegreerd navigatiesysteem kwarts flexibele versnelling 12V-36VDC
BTSTC-70S Satelliet geïntegreerd navigatiesysteem kwarts flexibele versnelling 12V-36VDC

BTSTC-70S Satelliet geïntegreerd navigatiesysteem kwarts flexibele versnelling 12V-36VDC

Productdetails:

Plaats van herkomst: China
Merknaam: BTSTC
Certificering: CE
Modelnummer: INS70S

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: 26000
Verpakking Details: spons en doos
Levertijd: 2 weken
Betalingscondities: T/T
Levering vermogen: 500/maand
Beste prijs Contact

Gedetailleerde informatie

Koershoek: 0° ~ 360° Stroomvoorziening: 12V-36VDC
Aantal Antennes: Twee GNSS-antennen
Markeren:

Geïntegreerd satellietnavigatiesysteem

,

Geïntegreerd navigatiesysteem BTSTC-70S

,

12V-36VDC navigatiesysteem

Productomschrijving

Geïntegreerd satellietnavigatiesysteem
Het geïntegreerde navigatiesysteem BTSTC-70S is gebaseerd op een drieassige hoogprecise glasvezel gyroscoop, een flexibele kwartsversnellingsmeter en een hoog-
Het kan een zeer nauwkeurige meting van de houding, snelheid en positie van de bewegende drager realiseren.

BTSTC-70S Satelliet geïntegreerd navigatiesysteem kwarts flexibele versnelling 12V-36VDC 0
Samenstelling
* 70 drieassige geïntegreerde glasvezel gyroscoop
* Quartz flexibele versnelling
* IF-omrekeningscircuit, navigatiecomputer
* satellietnavigatieontvanger
* antenne voor het ontvangen van satellietsignalen
* Interfacebord
* Stroomtoevoer
* 2 GNSS-meetantennen en verbindingsdraden


Technische specificaties






Meetbereik

Koershoek0° ~ 360°
Pitchhoekbereik± 90°
Rolhoekbereik± 180°
Bereik van hoekversnellingsmeting-± 500°/s
Versnellingsmetingsbereik± 20 g
LijntijdGNSS-oriëntatie is effectief≤ 1 minuut
GNSS-oriëntatie niet geldig≤5min
Precisie van de zelfopstellingPrecisie van de koershoek≤ 0,1 ° * sec (Lat) (1σ, Lat lokale breedtegraad)
Inrichting van de houdingshoek≤ 0,01° ((1σ)

Aligneringsnauwkeurigheid van

geïntegreerde navigatie

Precisie van de koershoek≤ 0,1 ° (1σ,basislijnlengte ≥ 2 m)
Inrichting van de houdingshoek≤ 0,02° ((1σ)



Pure inertiële navigatie nauwkeurigheid, 1H

Positie nauwkeurigheid≤2nmile/h (CEP)
Velociteitsnauwkeurigheid≤ 1,2 m/s (RMS)
Onderhoud van de koershoek≤ 0,02° ((1σ)
Behoud van de houdingshoek≤ 0,01° ((1σ)




Geïntegreerde nauwkeurigheid van de navigatie

EenpuntspositioneringNiveau ≤ 3 m, hoogte ≤ 5 m (RMS)
RTK-bijstandspositiëringsnauwkeurigheidNiveau ≤ 2 cm, hoogte ≤ 5 cm (RMS)
Velociteitsnauwkeurigheid≤ 0,03m/s ((RMS,PDOP≤4)
Precies van de koershoek≤ 0,03° ((1σ)
Gevoel nauwkeurigheid≤ 0,01° ((1σ)



Gyroscoopprestaties

Stabiliteit van nul bias≤ 0,05 °/H (1σ, 10s glad)
Stabiliteit van nul bias≤ 0,015 °/H (1σ, 100s gladheid)
Nul-bias herhaalbaarheid≤ 0,015°/h ((1σ)





Prestaties van de versnellingsmeter

Stabiliteit van nul bias≤ 0,15 mg (1σ, 10s glad)
Stabiliteit van nul bias≤ 0,05 mg (1σ, 100s gladheid)
Nul-bias herhaalbaarheid≤ 0,05 mg ((1σ)





Andere indicatoren

Stroomvoorziening12V-36VDC
EnergieverbruikSteady-state vermogen verbruik ≤ 20 W, transient vermogen verbruik ≤ 40 W
Gewicht≤ 3 kg
Algemene afmetingen150 mm × 150 mm × 120 mm
Afmetingen van de installatie137 mm × 137 mm ((4 × φ6,5 mm)
Aantal antennesTwee GNSS-antennen

BTSTC-70S Satelliet geïntegreerd navigatiesysteem kwarts flexibele versnelling 12V-36VDC 1


Over ons
Beijing Telecompass Space Technology Co., Ltd. (BTSTC) is een van de toonaangevende uitgebreide leveranciers van elektronische producten voor de ruimtevaartindustrie.TT&C-systeemoplossingen en Micro-Nano-satellietoplossingen, met inbegrip van lucht- en ruimtevaartcomponenten, elektronische terminals voor vliegtuigen en op de grond, optische terminals en daarmee verband houdende testapparatuur.

BTSTC streeft ernaar om klanten een one-stop-service te bieden van O&O, productie tot testen en levering,de onderneming heeft een diepgaand inzicht in de technologieën en toepassingen van producten voor draadloze data-keten;, heeft een aantal nationale vooronderzoeksonderwerpen en modelopdrachten uitgevoerd, terwijl zij buitenlandse klanten producten met een hoge betrouwbaarheid en professionele ondersteuningsdiensten heeft aangeboden.De producten worden veel gebruikt in de luchtvaart, defensie, industrie, intelligente productie en andere sectoren.

In de lucht- en ruimtevaarttoepassingen, meet- en besturingstransponders,de door BTSTC ontwikkelde hogesnelheidsgegevenszenders en andere apparatuur hebben deelgenomen aan een aantal grote projecten op staatsniveau onder leiding van China Aerospace Science and Technology Corporation, China Aerospace Science & Industry Corporation, enzovoort, en het bedrijf heeft een schat aan praktische technische ervaring vergaard, de volwassenheid van de producten verbeterd.Op het gebied van militaire defensie, de door BTSTC geleverde draadloze communicatieproducten zorgen voor beveiliging voor hooggeclassificeerde projecten zoals de communicatie van gegevens van een enkele pion,Bevel- en locatieinformatieperceptie in een complexe bodemomgevingOp het gebied van industriële technologie zijn navigatieontvangers op basis van civiele navigatiesatellieten op grote schaal gebruikt en erkend op professionele gebieden zoals nationaal wegverkeersbeheer.,De Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor een voorstel voor een richtlijn van de Raad tot wijziging van Verordening (EG) nr. 882/2004 betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten.

We hebben de afgelopen jaren langdurige samenwerkingsverbanden met een aantal luchtvaartmaatschappijen uit Azië, Europa en Zuid-Amerika, onze exportproducten zijn zeer erkend door klanten,En ze worden toegepast in belangrijke ruimtemissies in die landen.Wij zijn ervan overtuigd dat BTSTC uw betrouwbare geïntegreerde leverancier van ruimtevaartproducten is en we kijken ernaar uit om met u samen te werken om een betere toekomst te creëren.
